2주차 1

by 유시은 2020. 9. 7.

논리 0과 논리 1



논리 0 False Off LOW No Open switch
논리 1 True On HIGH Yes Closed switch

부울에서 0과 1로만 나타낸다.





부울 대수의 기본 연산



OR AND NOT





진리표



입력에 대한 출력이 결정된 조합 논리회로의 모든 입력에 대한 출력 값을 표로 나타낸 것



A B X (AND)
0 0 0
0 1 0
1 0 0
1 1 1



위와 같은 경우 22 가지 입력이 가능하다.





OR 연산



Boolean expression X = A+B (부울 연산에서 1 + 1 + 1 + ... + 1 = 1 이다.)





3-input의 경우 X = A+B+C 이다.

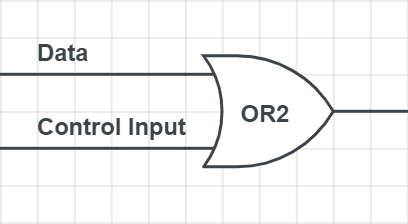

제어신호 Data
0 항상 0
1 통과

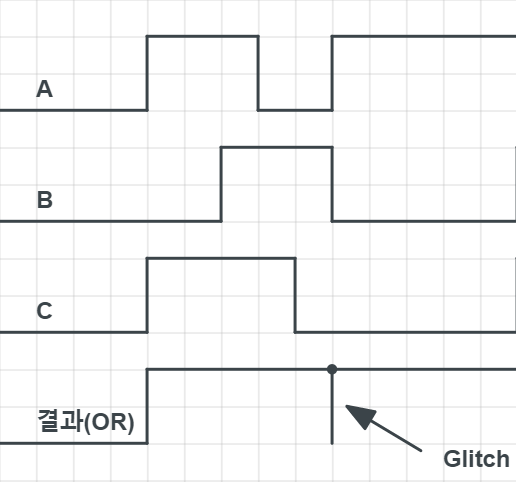

0과 1이 교차하는 순간 Glitch (undefined behavior)가 발생할 수 있다.





AND 연산



boolean expression X = A·B (생략 가능하다)





NOT 연산



X = Ā (=A') 로 나타낸다.



삼각형은 방향, 원은 inversion을 나타낸다.





논리회로를 다음 다섯 방법으로 설명할 수 있다.

대수식
회로도
진리표
Timing Diagram
자연언어

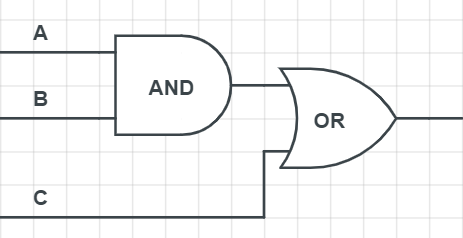

논리회로를 설명하는 대수적 방법





위의 논리회로를 X = AB + C 처럼 나타낼 수 있으면 된다.





논리회로의 출력 evaluate 하기

  1. All inversions of single term
  2. Within parenthesis
  3. AND before OR
  4. Bar over expressions : 내부 expression 계산 후 invert

위 순서를 지키면 된다.





대수식으로 회로도 그리기



대수식을 보고 회로도를 그릴 수 있으면 된다.



출력에 가까운 오른쪽부터 분할 정복하듯이 그리면 쉽게 할 수 있다.

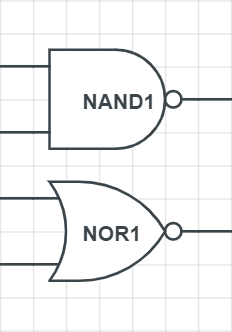

NOR과 NAND



위와 같이 나타내고, AND와 OR의 결과를 뒤집은 것과 완전히 같다.
