XOR과 크기 비교

by 유시은 2020. 9. 23.

회로에서 XOR은 위와 같이 그린다.

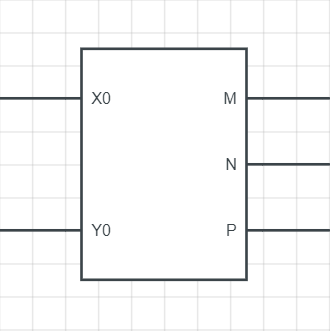

1비트 크기 비교





* M, N, P = (X == Y), (X > Y), (X < Y) 이다.



M = !(X0 ⊕ Y0)
N = X0 !Y0
P = !X1 Y1 (or !M * !P)




2비트 크기비교



M = !(X1 ⊕ Y1) * !(X0 ⊕ Y0)
N = X1 !Y1 + !(X1 ⊕ Y1) * X0 !Y0
P = !X1 Y1 + !(X1 ⊕ Y1) * !X0 Y0
