회로 해석 시 방울 유무에 따라 Active-high, Active-low를 결정한다.
propagation delay
저항, 트랜지스터 등 여러 전자 소자를 거치며 전기 신호에 지연이 발생한다.
input을 받고 output을 내기까지 걸리는 시간을 propagation delay라고 한다.

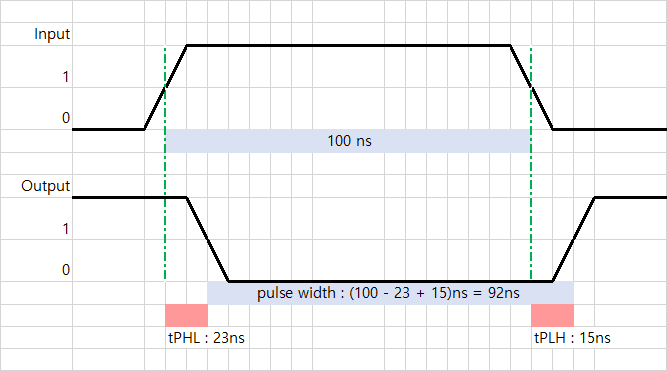

예) 연습문제 3-44
end time 200ns를 무시하고 그리면 위와 같다.
worst case propagation delay란 문제에서 주어진 max tPLH, max tPHL가 모두 해당하는 경우이다.
HDL은 시험범위가 아니다.
Sum-of-Products와 Product-of-Sums
SOP란 곱 덩어리들의 합으로, AB + CD + E 와 같은 것이다.
POS란 합 덩어리들의 곱으로, AB(C+D) 와 같은 것이다. (A+0)(B+0)(C+D)
지금까지 배운 내용을 적절히 활용하여 논리 함수를 간략화 시킬 수 있어야 한다.
간략화의 장점: Smaller, Cheaper, Reliability, Speed
